产品介绍

RTS18-B型手推式双轨探伤仪是浙江金温铁道开发有限公司和合肥超科电子共同研发的一款新式双轨探伤设备。双轨同时检测，检测速度不低于5km/h。探伤仪上的检测系统，能行走过程中，检测钢轨头部、腰部和轨底的各种缺陷和裂纹。该系统有A扫和B扫两种模式。B扫描以编码器驱动，连续采集并记录相应信息。编码器每3mm产生一个脉冲，探伤仪根据脉冲信号，实时采集左右两轨上的探头信号。探头采用轮式设计，每个探头装有9个通道，每根钢轨使用一个探头进行采集，双轨共有18个通道，保障了探伤系统能对钢轨各个区域进行检测，也避免了高速运动对探头的损耗。超声波探伤系统上位机采用高性能工业级计算机和三防平板电脑，保证了检测系统即使在恶劣的野外工作环境中，也能具有较高的稳定性，并且整套设备采用碳钎维和铝合金的组合型材，拆分式结构，整体质量较轻，方便两人操作时随时上下道。

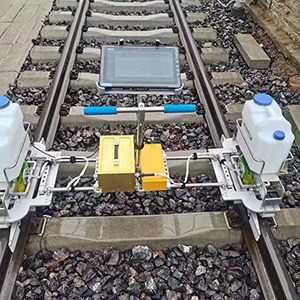

产品展示

技术指标

1.可检测钢轨范围: 43kg/m-75kg/m

2.最高检测速度：≥5Km/h。

3.探出率：≥90%。

4.工作电压： 18V～26V。

5.通道数：两个轮式探头，每个探轮9个通道，共18个通道。

6.探头回波频率及相对误差：横波探头，2MHz-2.5MHz;纵波探头3.5MHz-5MHz或2MHz-2.5MHz；回波频率相对误差不应大于15%。

7.探伤精度 ＜3mm。

8.显示方式： A-扫描、B-扫描。

9.具备异常回波辅助提示报警功能。

10.警报： 图像显示及小喇叭，阈值可调, 可移动目标检测。

11.具有辅助判伤标识功能，标定轨的伤损辅助标识准确率不低于90%。

12.重复频率:  1467Hz。

13.增益范围:  （0~60）dB。

14.水平线性误差 ≤2%。

15.垂直线性误差 ≤4%。

16.动态范围 ≥26dB。

17.衰减误差: 每12dB小于1dB。

18.上位机：千兆网G4工业计算机。

19.采用可拆分结构，由1-电脑、2-耦合水箱、3-千兆网工业计算机、4-电池、5-推杆、6-车架、7-探伤支架、8-电脑支架9部分组成，提供实物图片。

20.为保证对中精度，连接横杆采用碳钎维材料。
